CKK12-90
產品型號:CKK12-90 部 件 號:R0360 300 00
部件說明:集成模塊
結構說明:1.滾珠絲杠傳動系統帶無間隙、圓柱形單螺母
2.浮動軸承座
查看更多>>
產品概述 主要參數 資料下載 授權證書 應用范圍 返回列表
產品概述

帶滾珠導軌系統和滾珠絲杠的直線運動模塊(MKK):這些模塊使用極為緊湊的鋁型材制造,集成力士樂滾珠導軌系統。使用滾珠絲杠提供驅動動力。優點是高負載能力、定位精度和重復定位精度。帶滾珠導軌系統和齒形帶驅動裝置的直線運動模塊(MKR):這些模塊使用極為緊湊的鋁型材制造,集成力士樂滾珠導軌系統。齒形帶驅動裝置提供驅動動力,可實現5m/s的運行速度。集成的博世力士樂零間隙導軌系統的高負載能力和優化的運行特性可以實現負載的快速移動。

主要參數

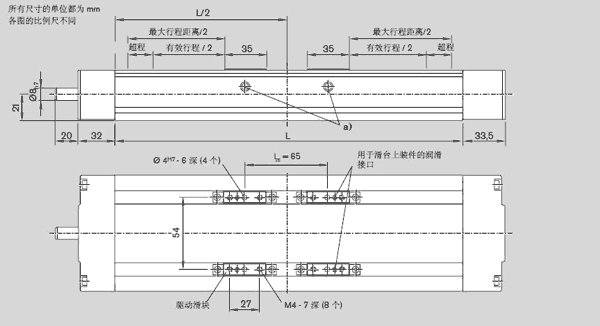

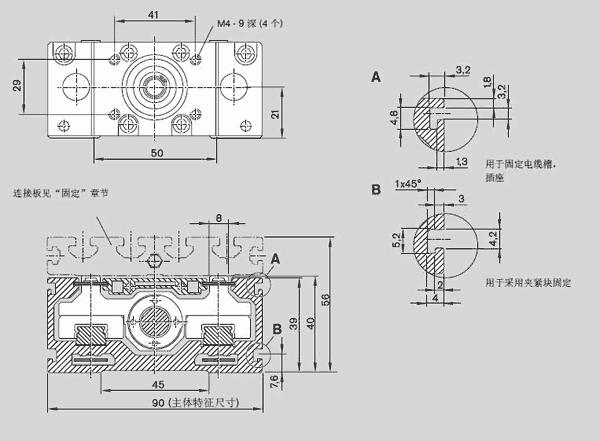

尺寸 A*H 90*40
H1 56
滑臺數量

絲杠 d0*P

額定動載荷 C 導向
                          絲杠


額定動載荷 C 固定軸承 滑臺數量1=6 900  滑臺數量2=6 900
額定動轉矩 Mt 滑臺數量1=125 滑臺數量2=200
額定動轉矩 ML 滑臺數量1=16 滑臺數量2=240
guanxingju Iy 14.32
guanxingju Iz 124.4
*大長度 Lmax 750
移動重量 mb 滑臺數量1=0.36  滑臺數量2=0.59
帶滾珠絲械傳動系統重量  滑臺數量1=0.0055*L+0.9  滑臺數量2=0.0055*L+1.2
*大許用力 Fz1max 滑臺數量1=4 620  滑臺數量2=7 500
*大許用力 Fz2max 滑臺數量1=4 620  滑臺數量2=7 500
*大許用力 Fzymax 滑臺數量1=2 490  滑臺數量2=4 050
*大許用轉矩有Mtmax 滑臺數量1=125  滑臺數量2=20
*大許用轉矩有MLmax 滑臺數量1=16  滑臺數量2=240

資料下載
授權證書


應用范圍

機床、木工機械、激光切割等
